- Требования объекта

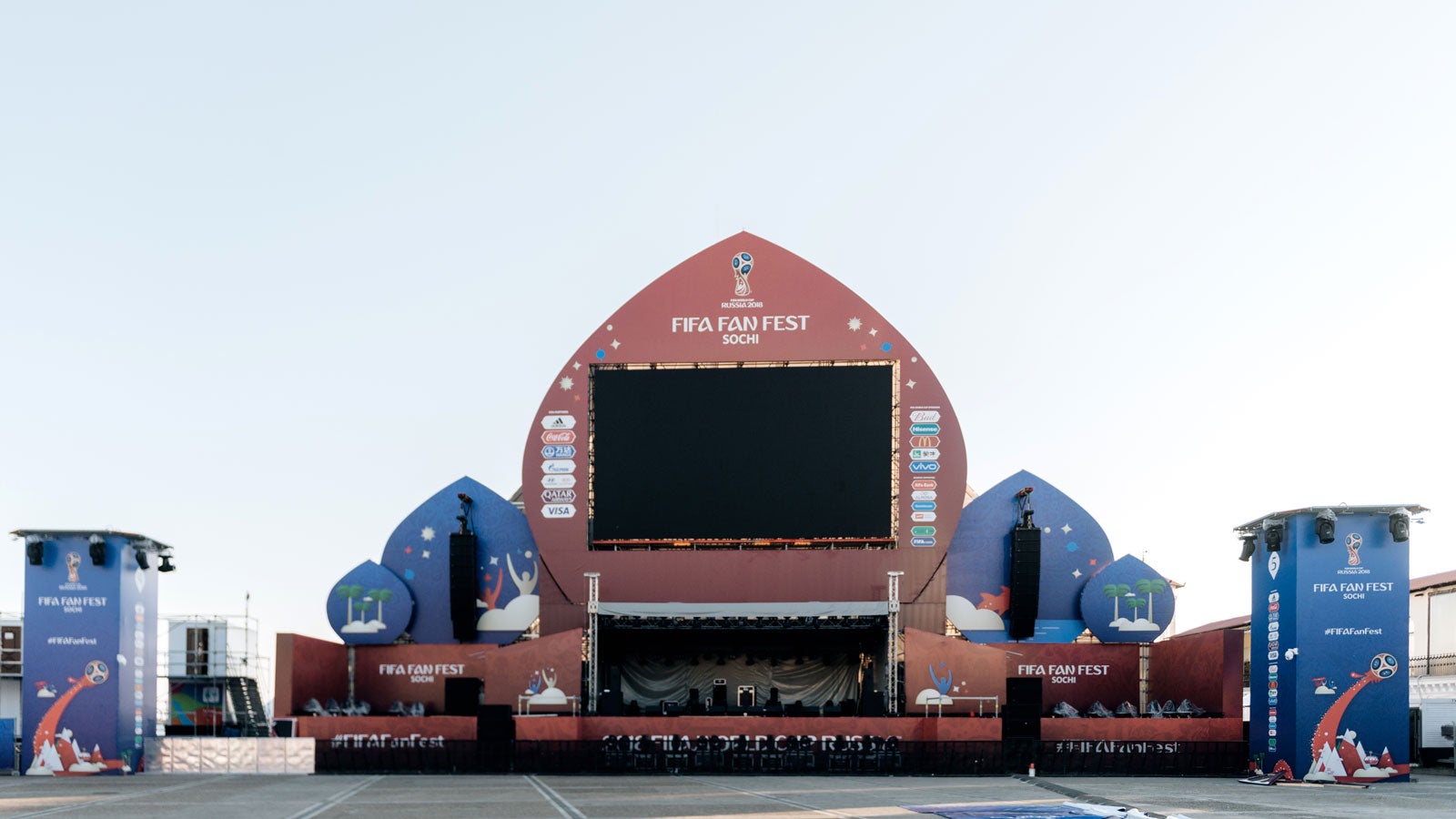

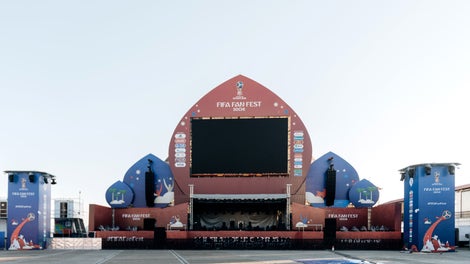

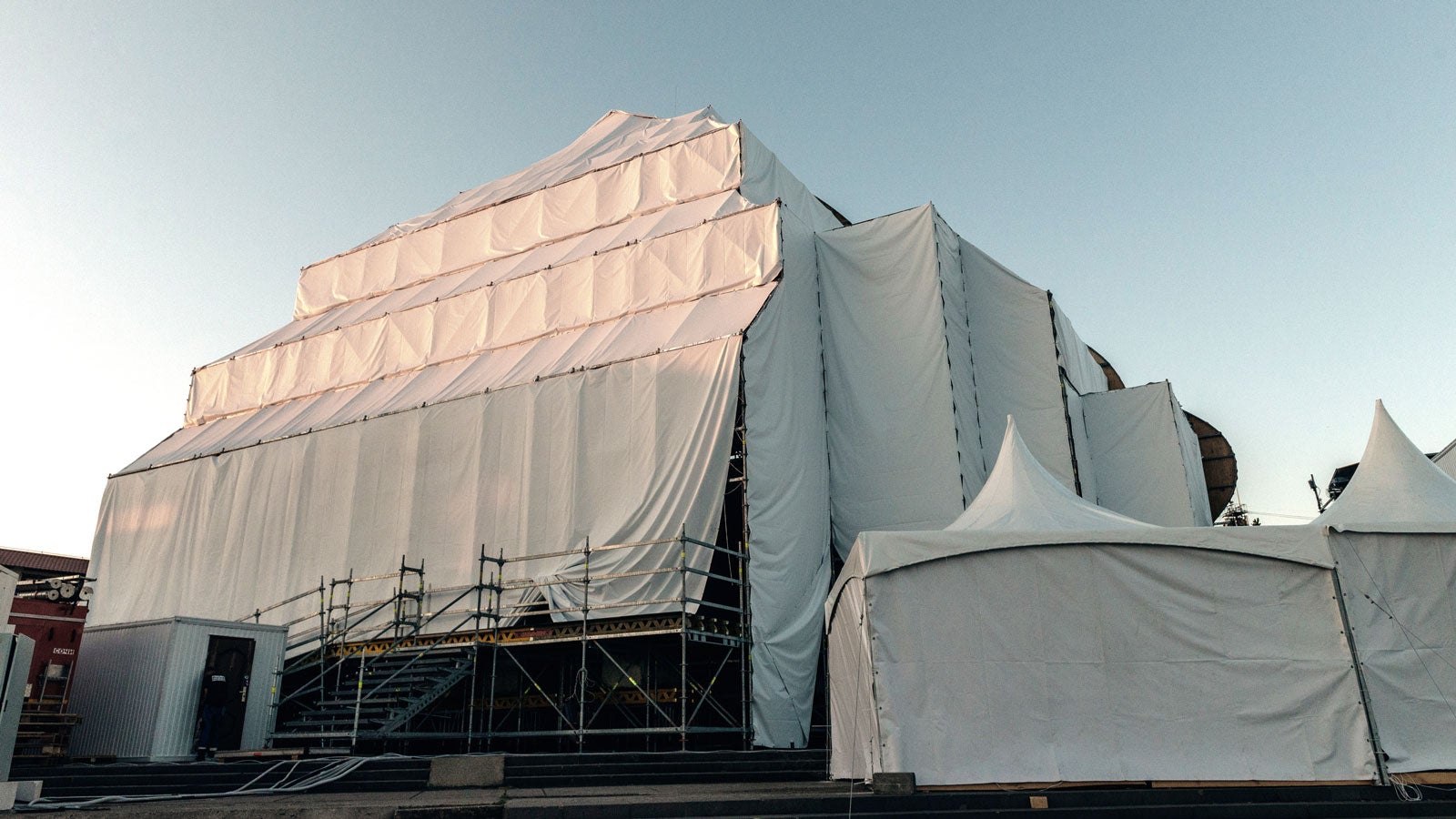

- сценический комплекс размером в плане 21 х 35 м, высотой 22,75 м и весом 87 тонн с возможностью размещения в нем до 200 000 балласта. С возможностью подвеса на центральном пере светодиодного экрана весом 5 тонн, а на боковых перьях сцены - звуковых порталов весом 1,8 тонн каждый.

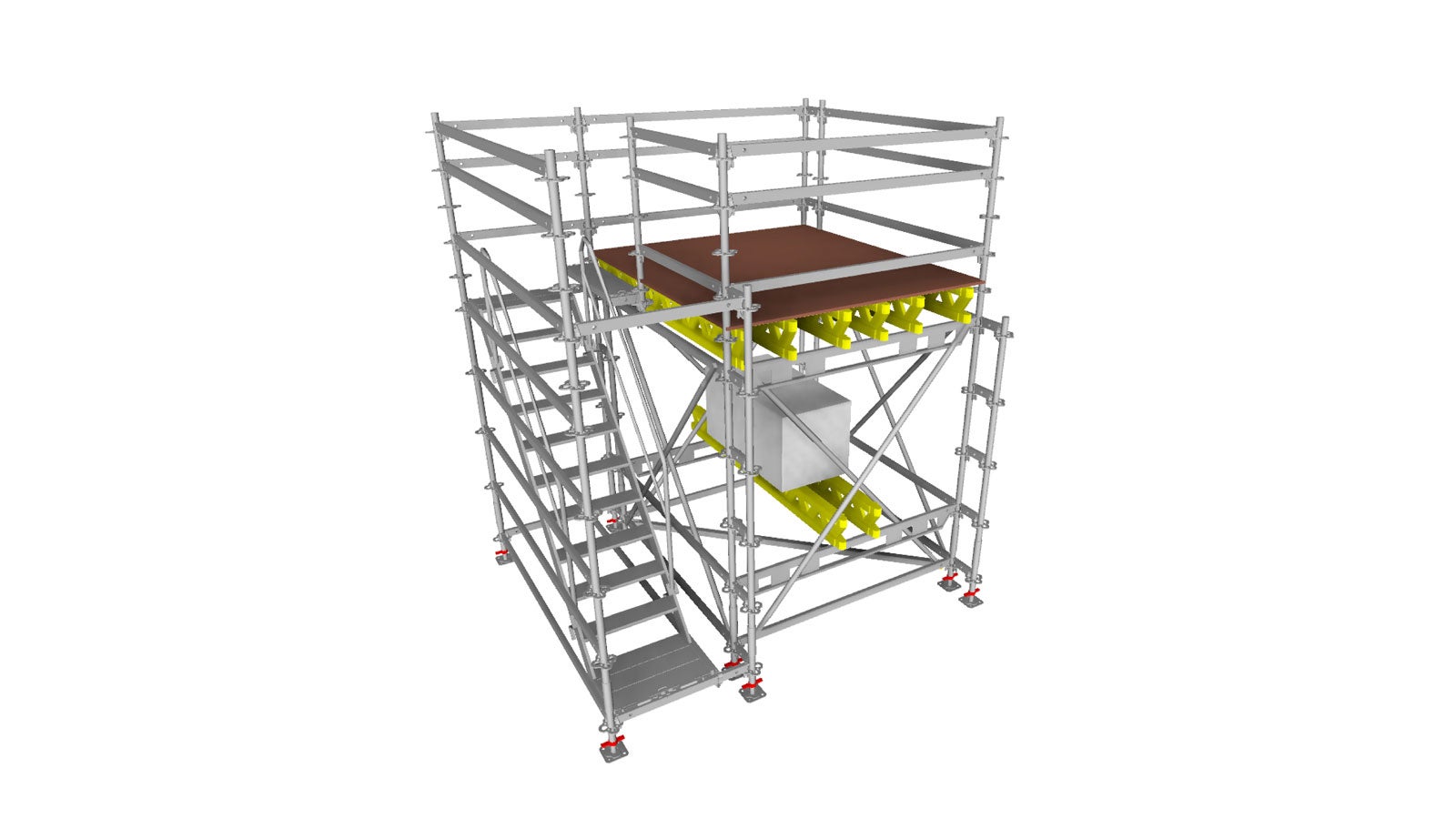

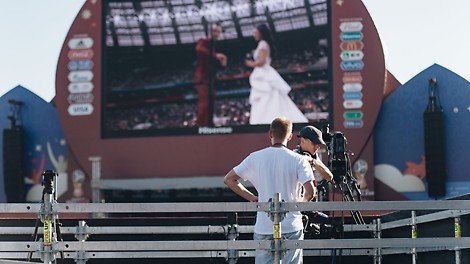

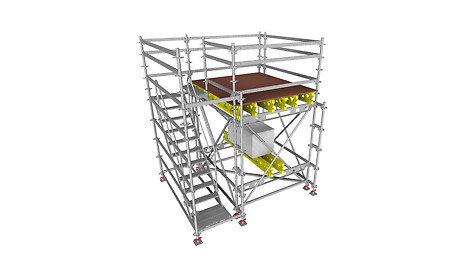

- телевизионная платформа с ограждениями и максимально жесткой конструкцией размером 3 х 3 м и высотой 3,5 м
- вышки для звукового и светового оборудования

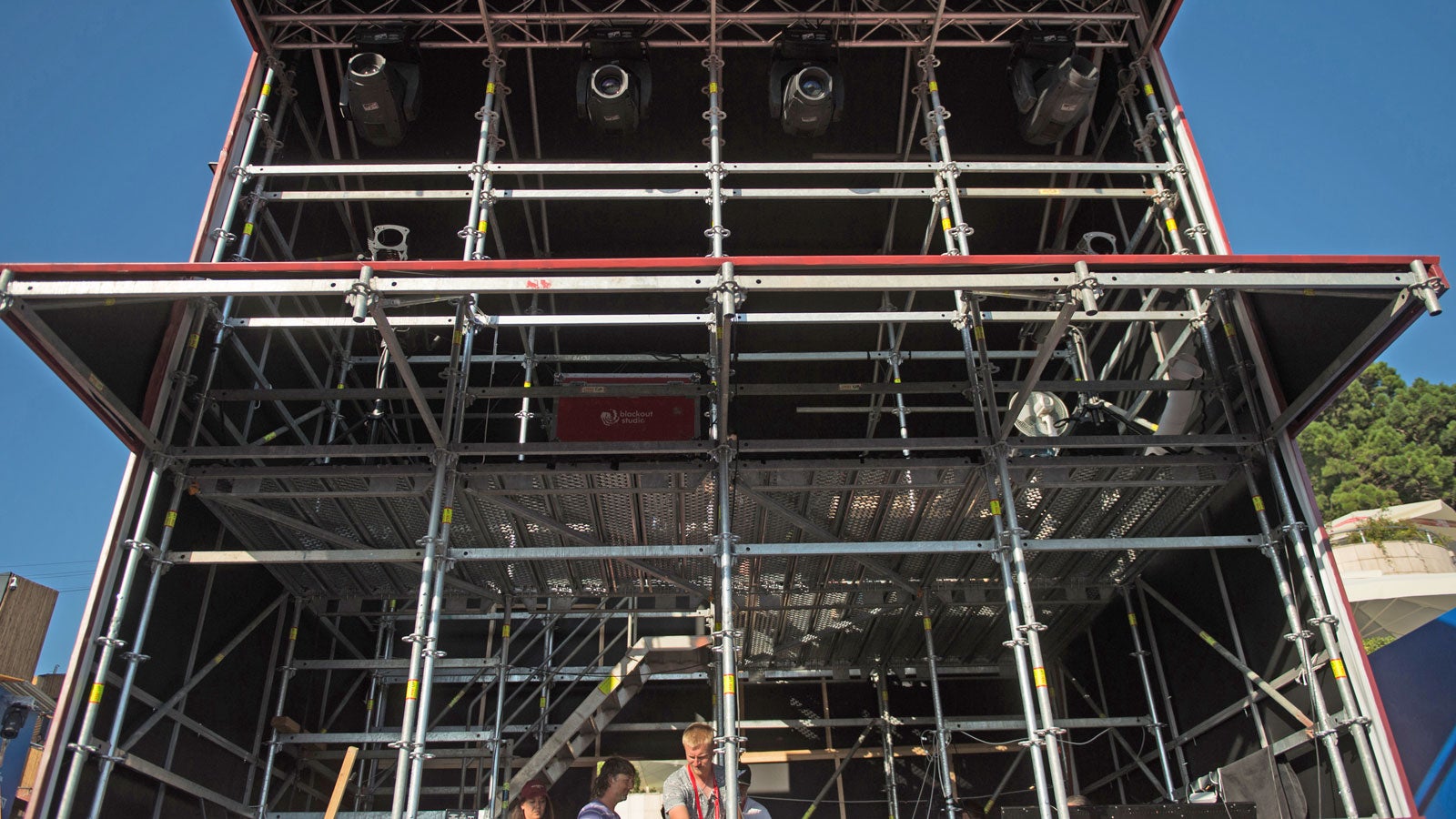

- двухэтажная пультовая размером 6 х 4 м

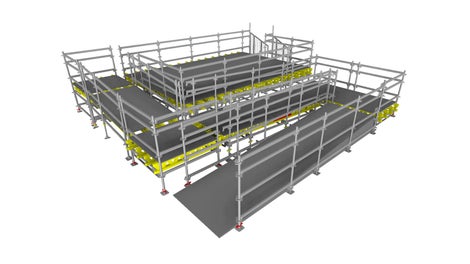

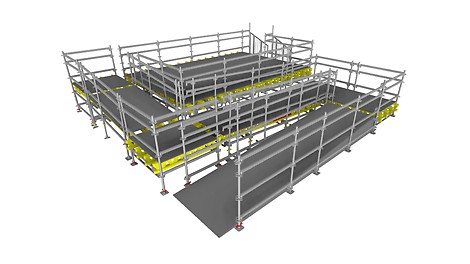

- подиум для маломобильных групп населения размером 7,5 х 7 м
- 3 входные арки в форме пера размером в плане 14 х 4 м, высотой 9,5 м и с внутренним пролётом арки 8 м
- усиленный подиум для сервисных сооружений и временных модулей размером 25 х 6 м
- спонсорские башни в форме тур размером 3 х 3 м и высотой 8 м
- учесть ветровые нагрузки до 117 км/ч, поскольку комплекс расположен на берегу Черного моря
- соблюсти международные требования безопасности
- оперативная поставка в связи с ограниченным сроком монтажа
- Решение PERI

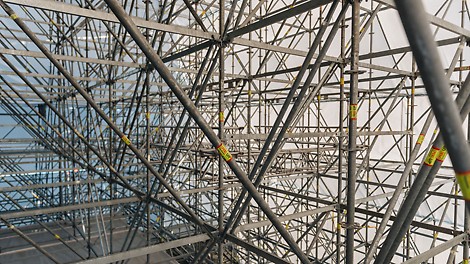

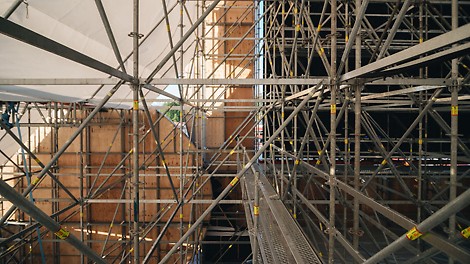

- совместили систему лесов PERI UP Flex с балками SRU, системными элементами PERI RCS, для распределения нагрузки и размещения экрана на одной плоскости с внешними декорациями
- в основании сцены применили фермы ULS FLEX и балки GT24 для распределения 180 тонн балласта в виде ж/б и водоналивных блоков

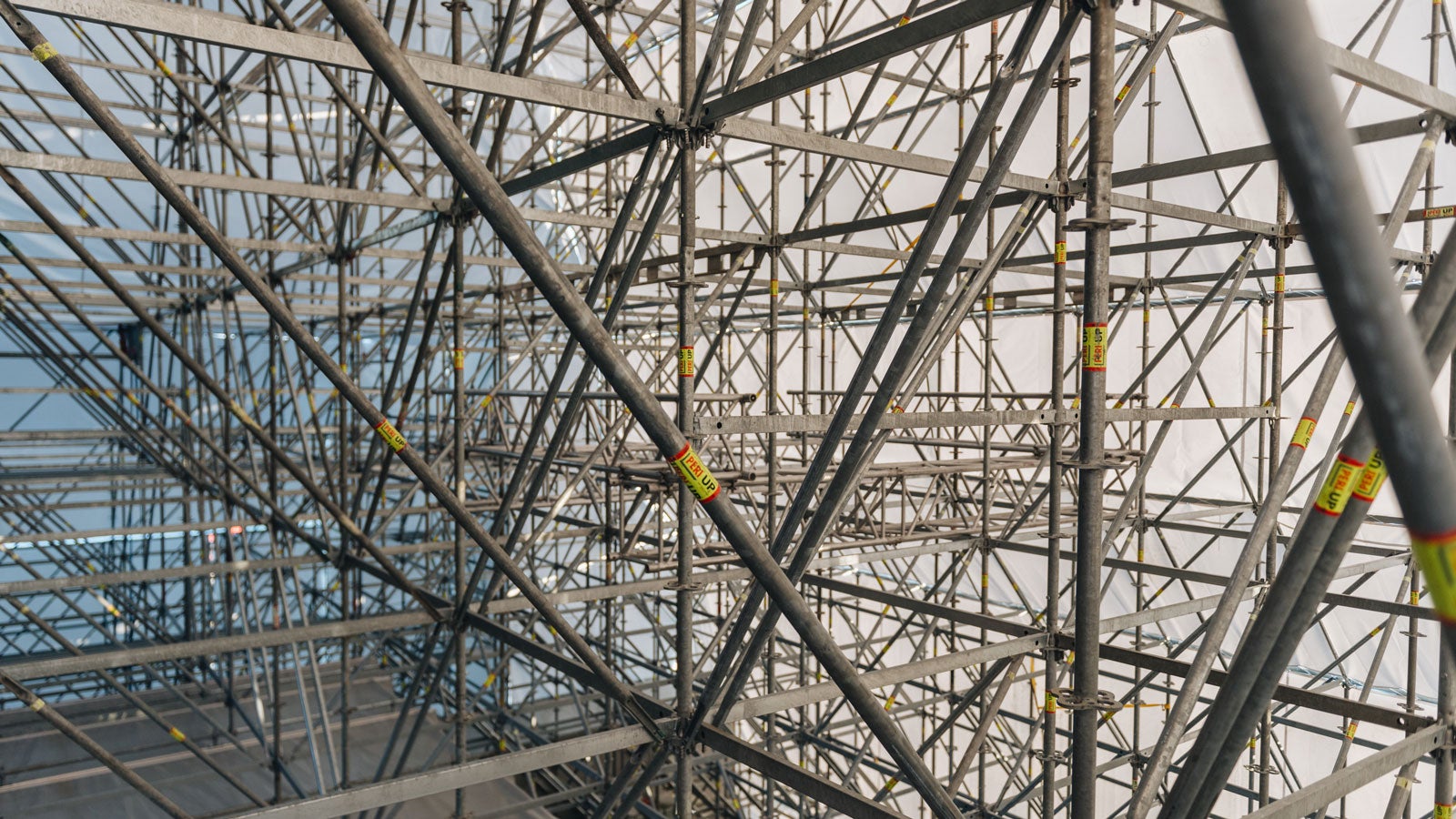

- доставили в общей сложности 132 тонны лесов

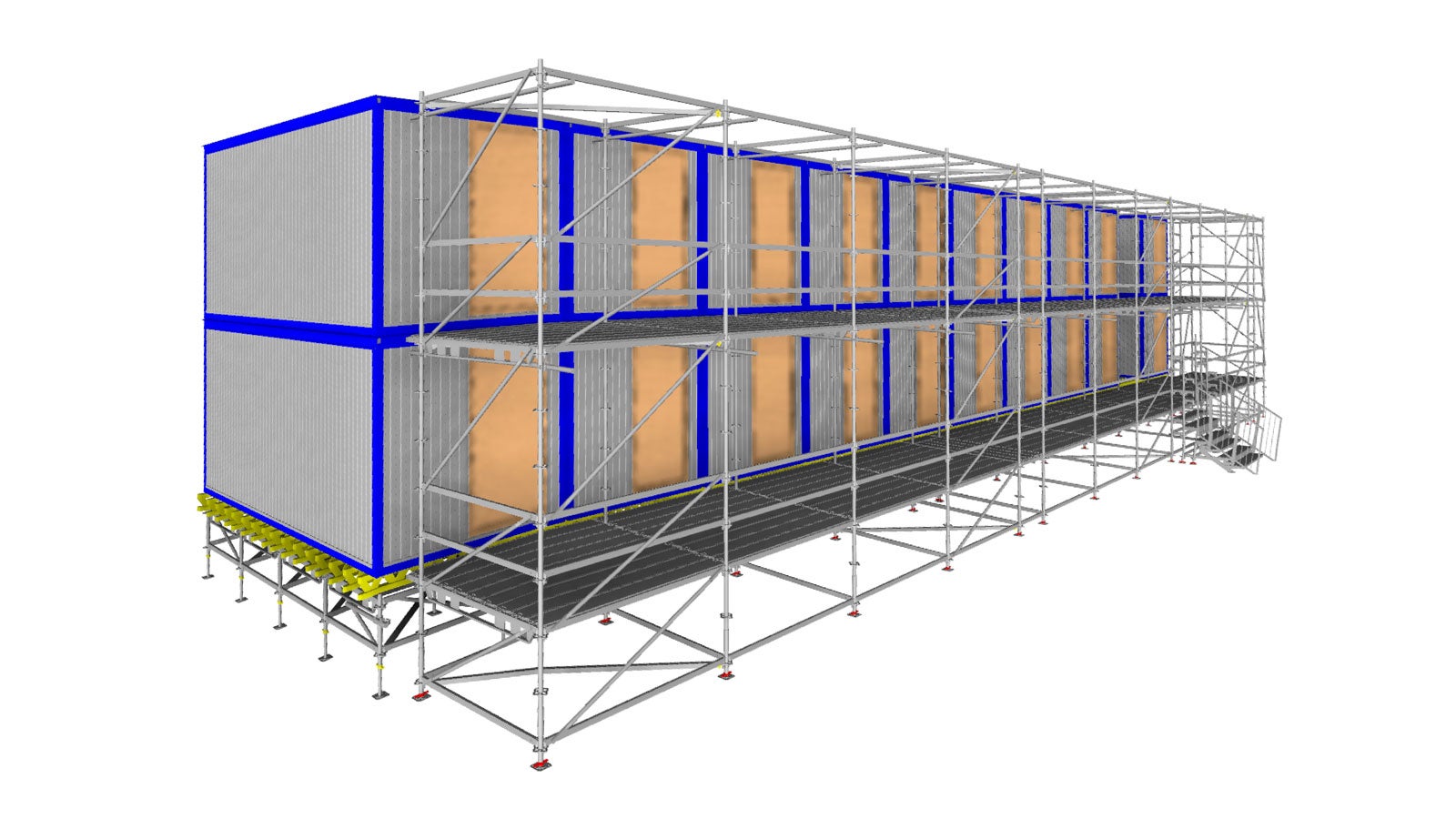

- спроектировали подиум из лесов и балок PERI для размещения на нем сервисных сооружений и временных модулей для организаторов

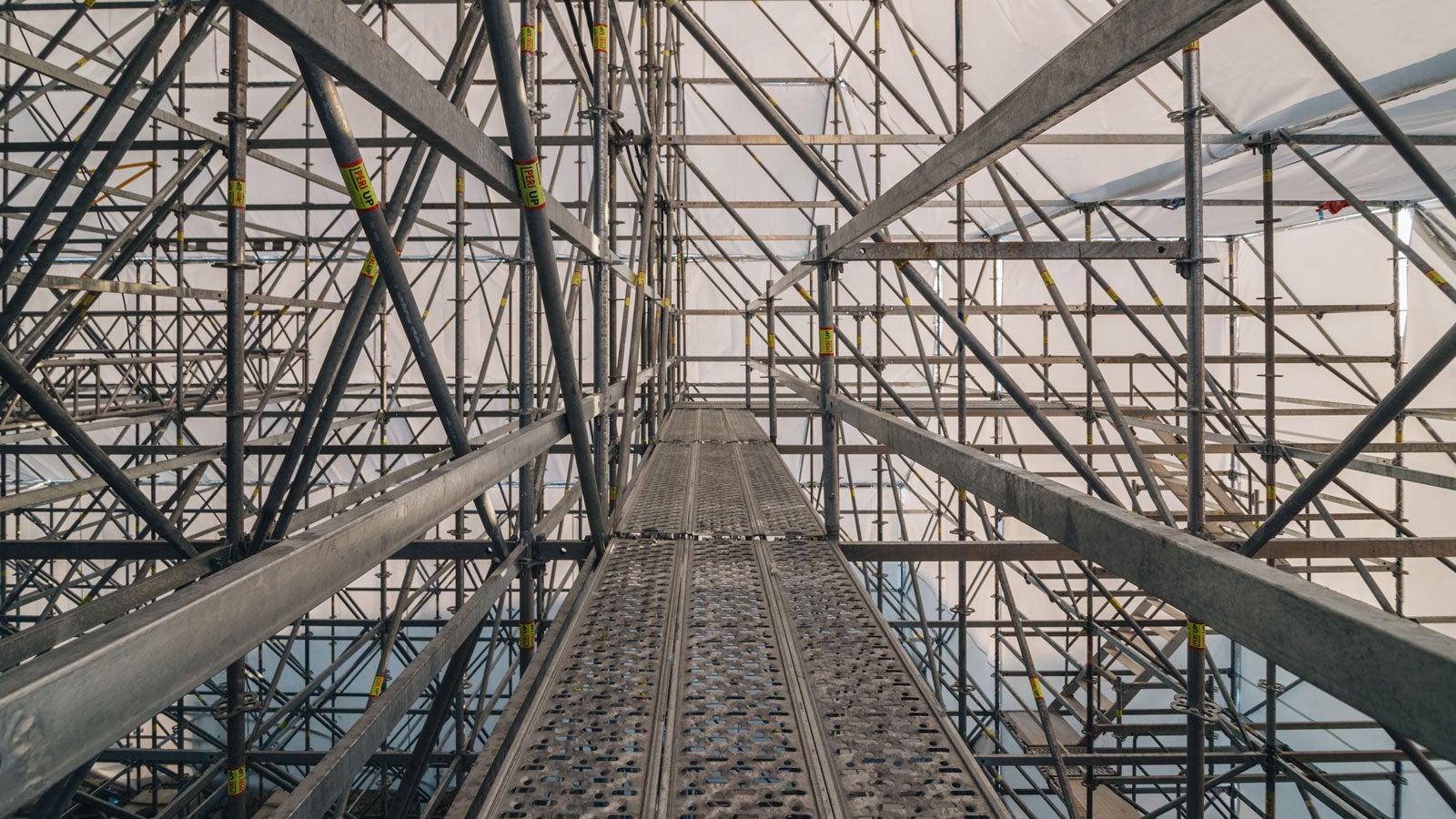

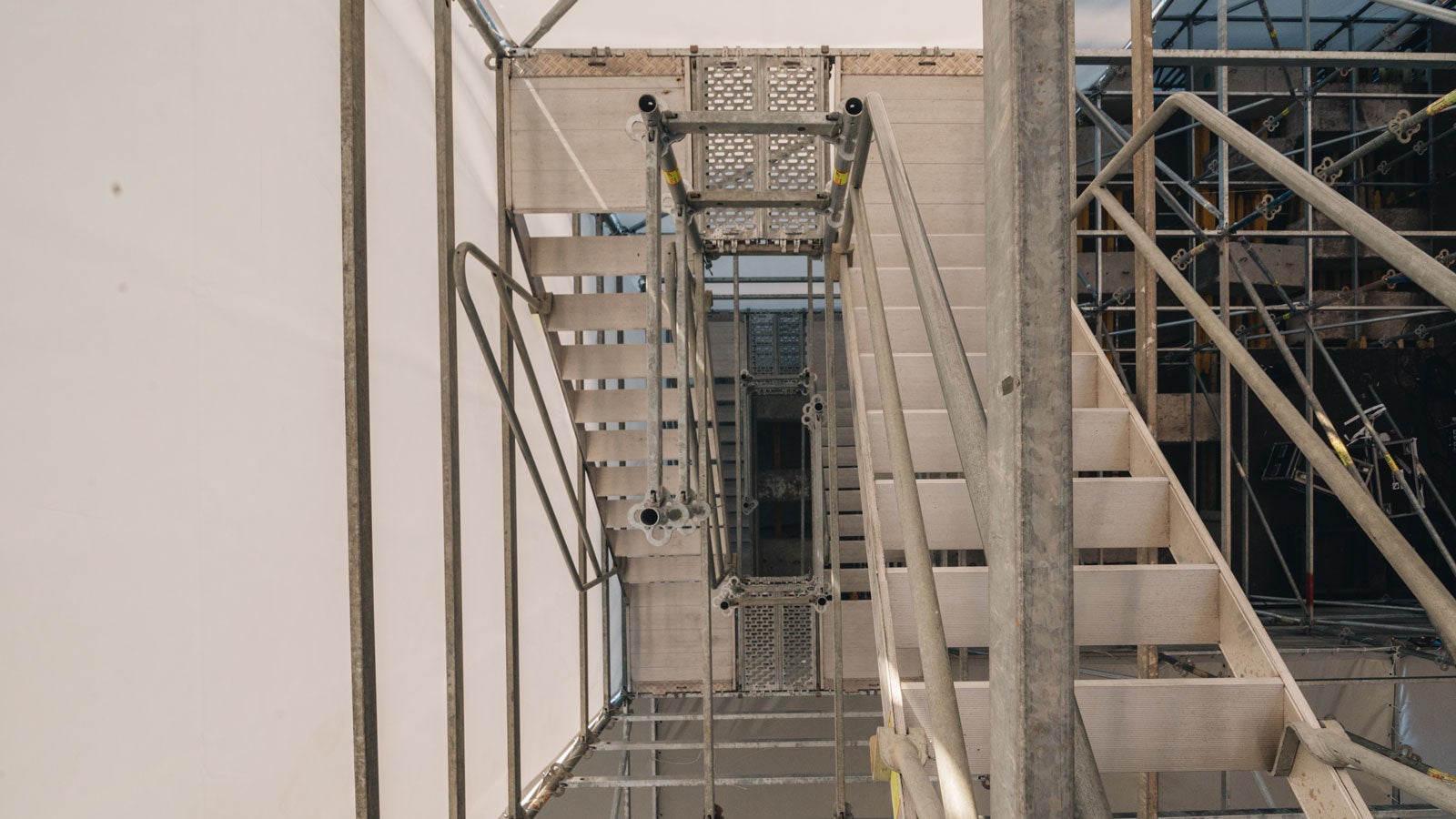

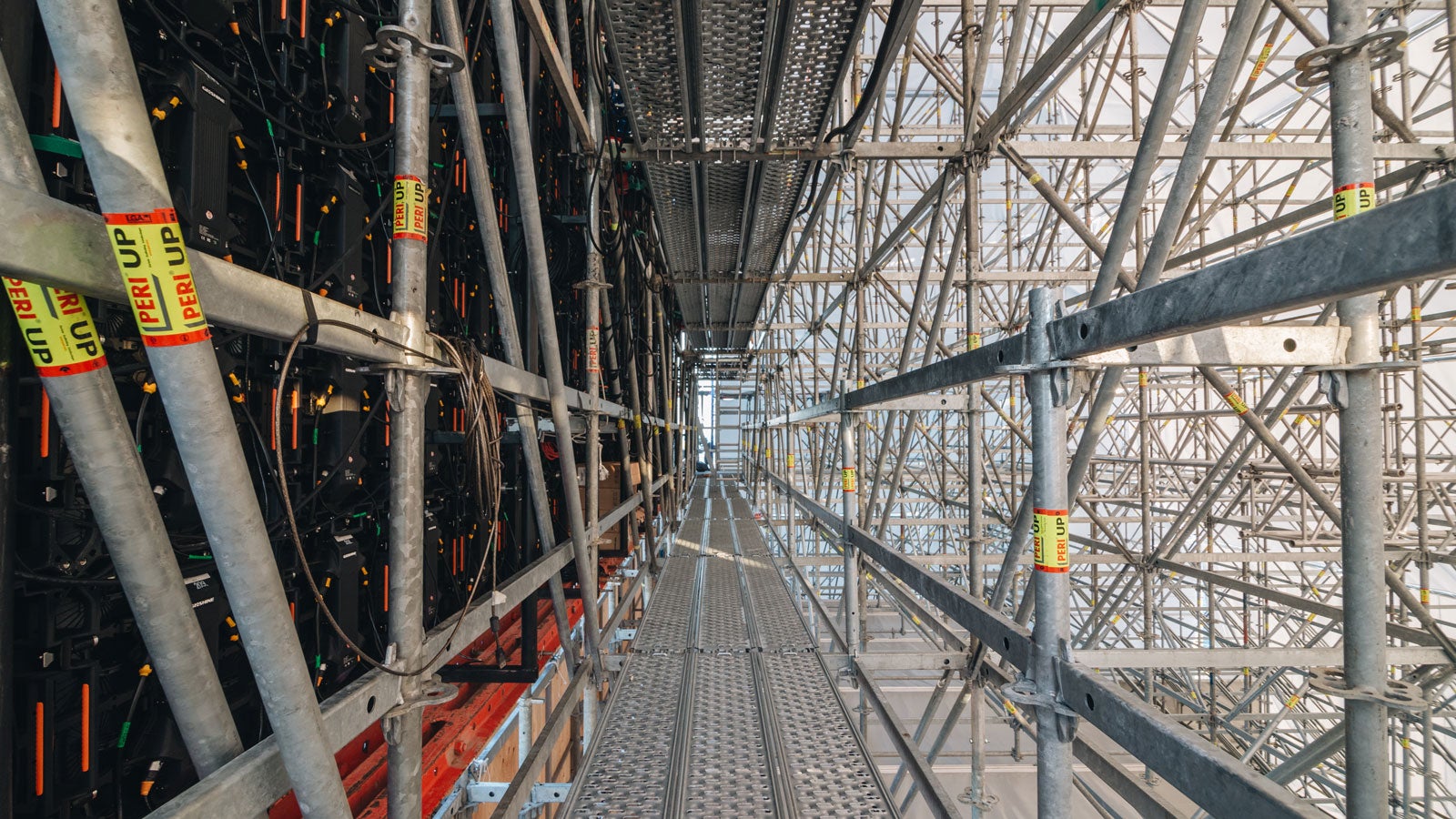

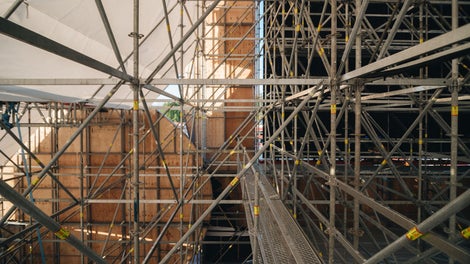

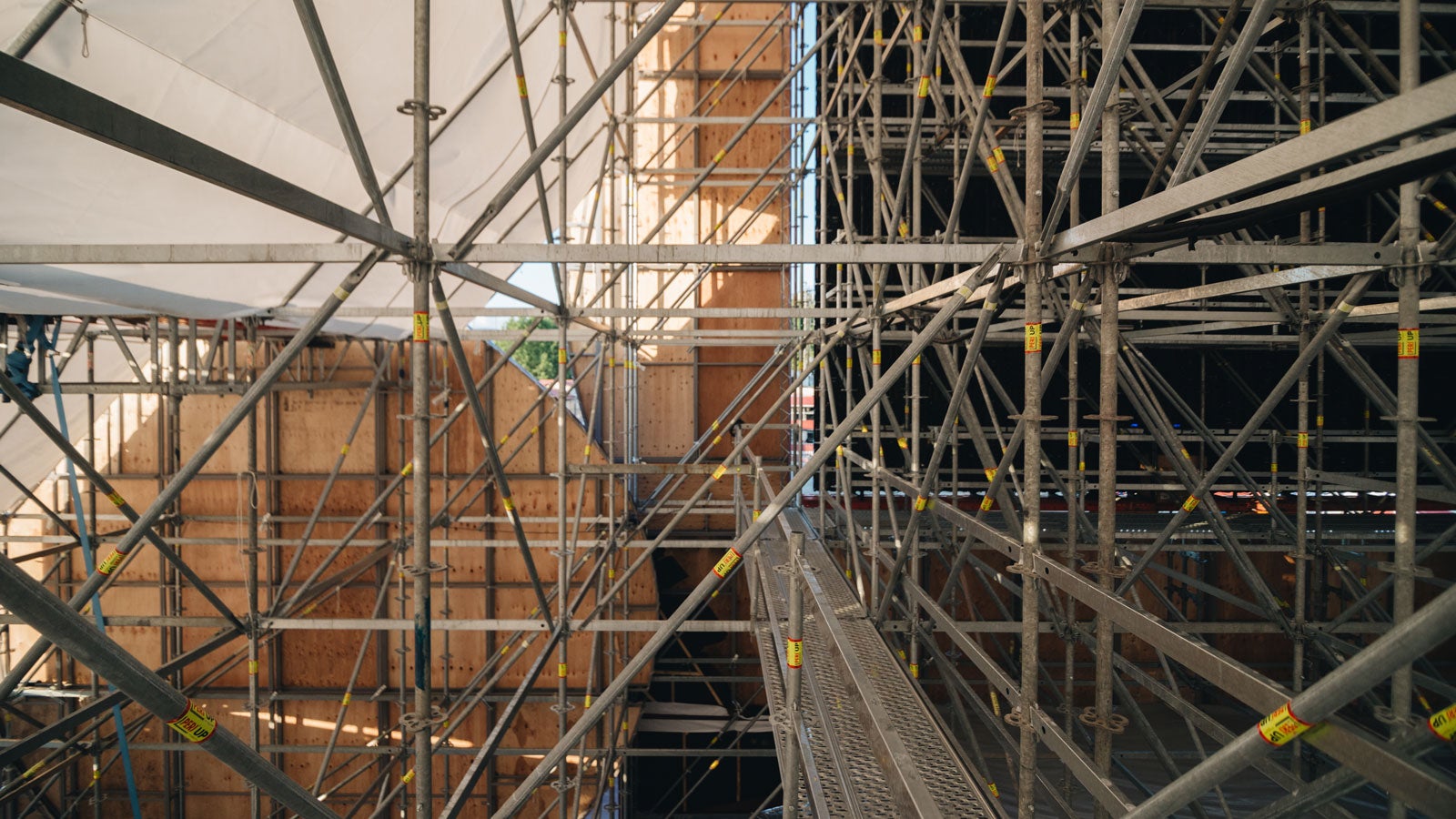

- для быстрого и удобного доступа к тыльной стороне экрана установили технологические проходы и маршевые лестницы в теле конструкции сцены. Такое решение позволило в разы упростить и обезопасить процесс монтажа главного экрана

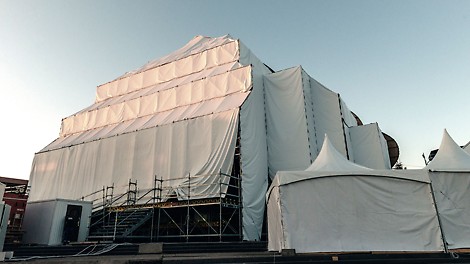

- выполнили всеобъемлющий статический расчет пространственных конструкций на воздействие собственного веса, веса дополнительного оборудования, веса баннеров и декораций, а также на воздействие временных ветровых нагрузок и нагрузок от людей. На основании этого расчета назначили основные формы сооружений и приняли соответствующие технические решения

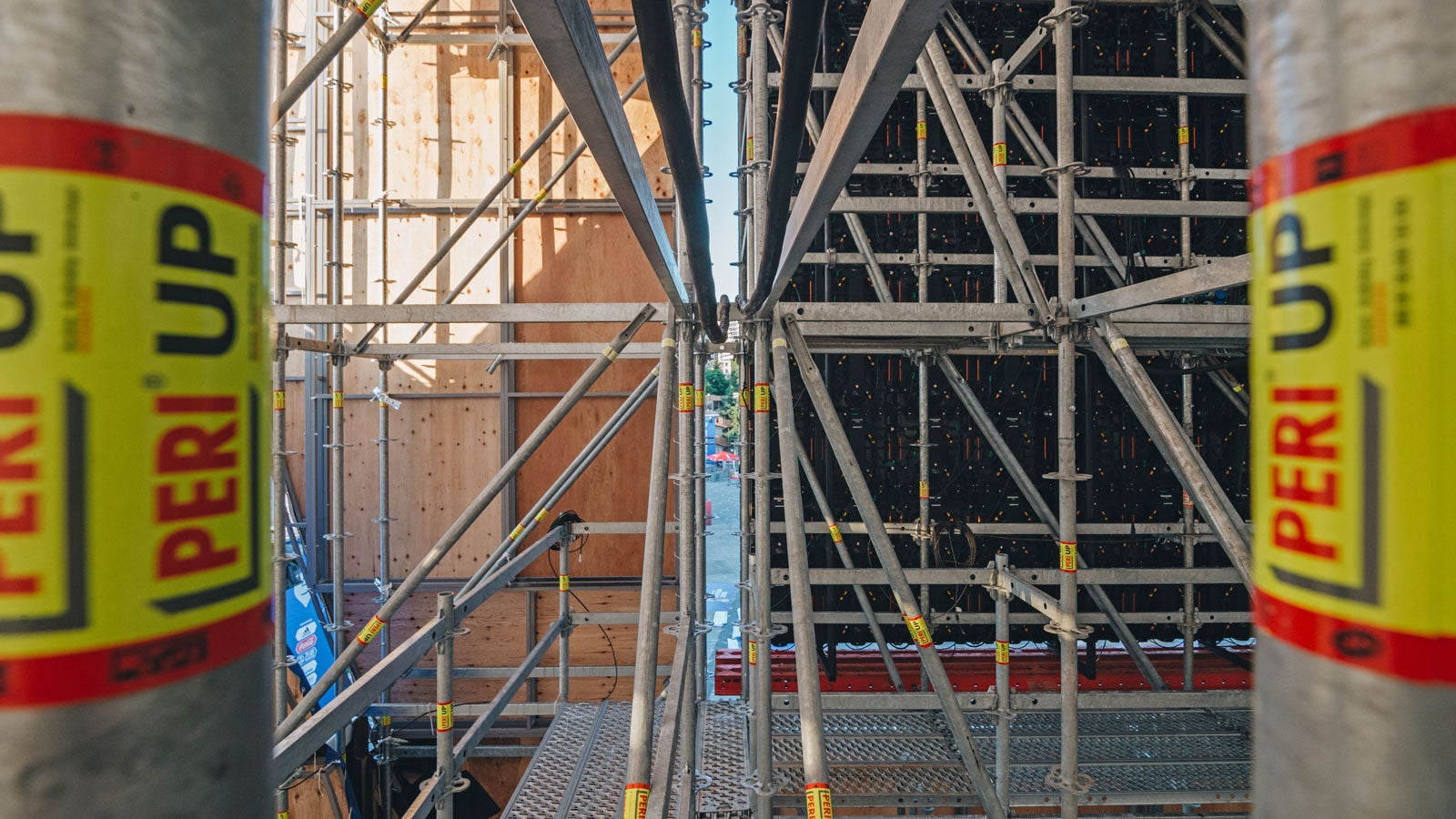

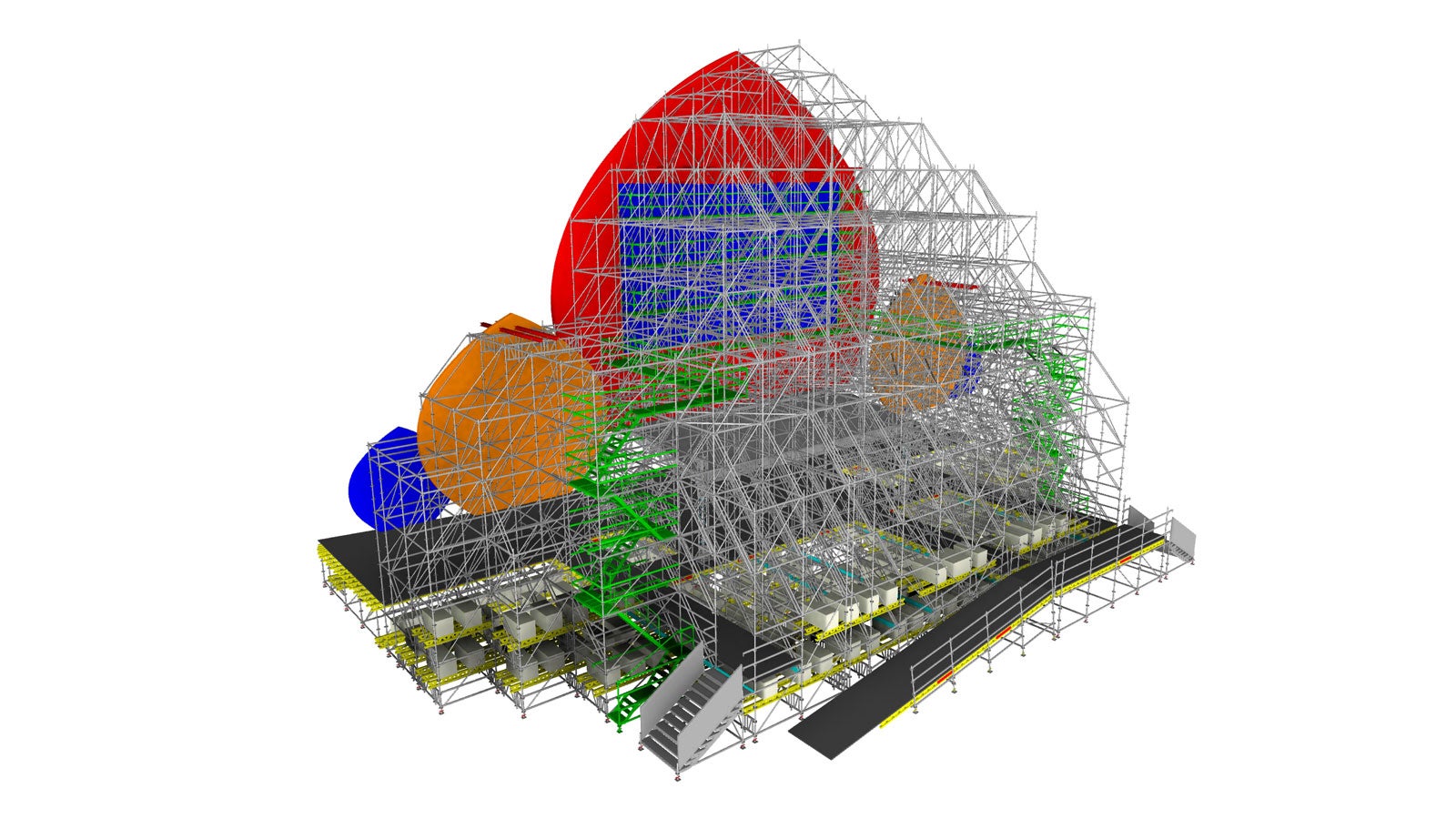

- использовали технологии 3D моделирования. Монтаж сцены произведен именно по 3D модели – объемной виртуальной конструкции, которую специалисты монтажа открывали, смотрели и «крутили» на своих смартфонах и планшетах
Фото объекта
Процесс строительства c применением технологий PERI
Требования клиента и решения
Требования
сценический комплекс размером в плане 21 х 35 м, высотой 22,75 м и весом 87 тонн с возможностью размещения в нем до 200 000 балласта. С возможностью подвеса на центральном пере светодиодного экрана весом 5 тонн, а на боковых перьях сцены - звуковых порталов весом 1,8 тонн каждый. телевизионная платформа с ограждениями и максимально жесткой конструкцией размером 3 х 3 м и высотой 3,5 м вышки для звукового и светового оборудования двухэтажная пультовая размером 6 х 4 м подиум для маломобильных групп населения размером 7,5 х 7 м 3 входные арки в форме пера размером в плане 14 х 4 м, высотой 9,5 м и с внутренним пролётом арки 8 м усиленный подиум для сервисных сооружений и временных модулей размером 25 х 6 м спонсорские башни в форме тур размером 3 х 3 м и высотой 8 м учесть ветровые нагрузки до 117 км/ч, поскольку комплекс расположен на берегу Черного моря соблюсти международные требования безопасности оперативная поставка в связи с ограниченным сроком монтажа
Решения
совместили систему лесов PERI UP Flex с балками SRU, системными элементами PERI RCS, для распределения нагрузки и размещения экрана на одной плоскости с внешними декорациями в основании сцены применили фермы ULS FLEX и балки GT24 для распределения 180 тонн балласта в виде ж/б и водоналивных блоков доставили в общей сложности 132 тонны лесов спроектировали подиум из лесов и балок PERI для размещения на нем сервисных сооружений и временных модулей для организаторов для быстрого и удобного доступа к тыльной стороне экрана установили технологические проходы и маршевые лестницы в теле конструкции сцены. Такое решение позволило в разы упростить и обезопасить процесс монтажа главного экрана выполнили всеобъемлющий статический расчет пространственных конструкций на воздействие собственного веса, веса дополнительного оборудования, веса баннеров и декораций, а также на воздействие временных ветровых нагрузок и нагрузок от людей. На основании этого расчета назначили основные формы сооружений и приняли соответствующие технические решения использовали технологии 3D моделирования. Монтаж сцены произведен именно по 3D модели – объемной виртуальной конструкции, которую специалисты монтажа открывали, смотрели и «крутили» на своих смартфонах и планшетах
Сотрудничество с компанией PERI позволило четко и в срок выполнить большой объём сложных монтажных работ. Из безусловных достоинств хочется отметить: Прекрасный уровень выполнения проектных работ. Не только на этапе подготовки проекта, но и на этапе монтажа была оказана непрерывная консультационная поддержка; Большой ассортимент оборудования позволяет максимально быстро воплощать сложные технические решения. Большая, по сравнению с аналогами, жесткость конструкций PERI и совместимость строительных лесов с опалубочной системой дает возможность использовать конструкции под нагрузками, недоступными большинству современных инвентарных клиновых лесов; Полный комплекс оказания услуг, начиная с подготовки проекта, расчета ветровых нагрузок, расчета конструкций на устойчивость, и закачивая транспортной логистикой оборудования, позволил нам, как клиенту, целиком сосредоточиться на реализации проекта.
Роман Костыльков, Сергей Холоша
Генеральный директор, технический директор
